太陽光パネルに影が当たると・・・

音もなく、そして簡単に発電してくれる太陽光パネル。

とても扱いやすく、便利な発電機です。

しかしこの発電機にも欠点はあります。

光で発電するので、夜は発電できません。曇り空や雨が降れば効率は落ちてしまいます。

そうそう、雲一つない快晴の時でも発電効率が落ちることもあります。

それは・・・影です。

設置場所が、何もないロケーションのところならそんな問題も起きませんが、日の傾きによっては、電線の影や立木の影が、パネルに架かることも予想されます。

さて、影が当たるとどれくらいの発電ロスが生まれるのでしょう？

調べてみることにしました。

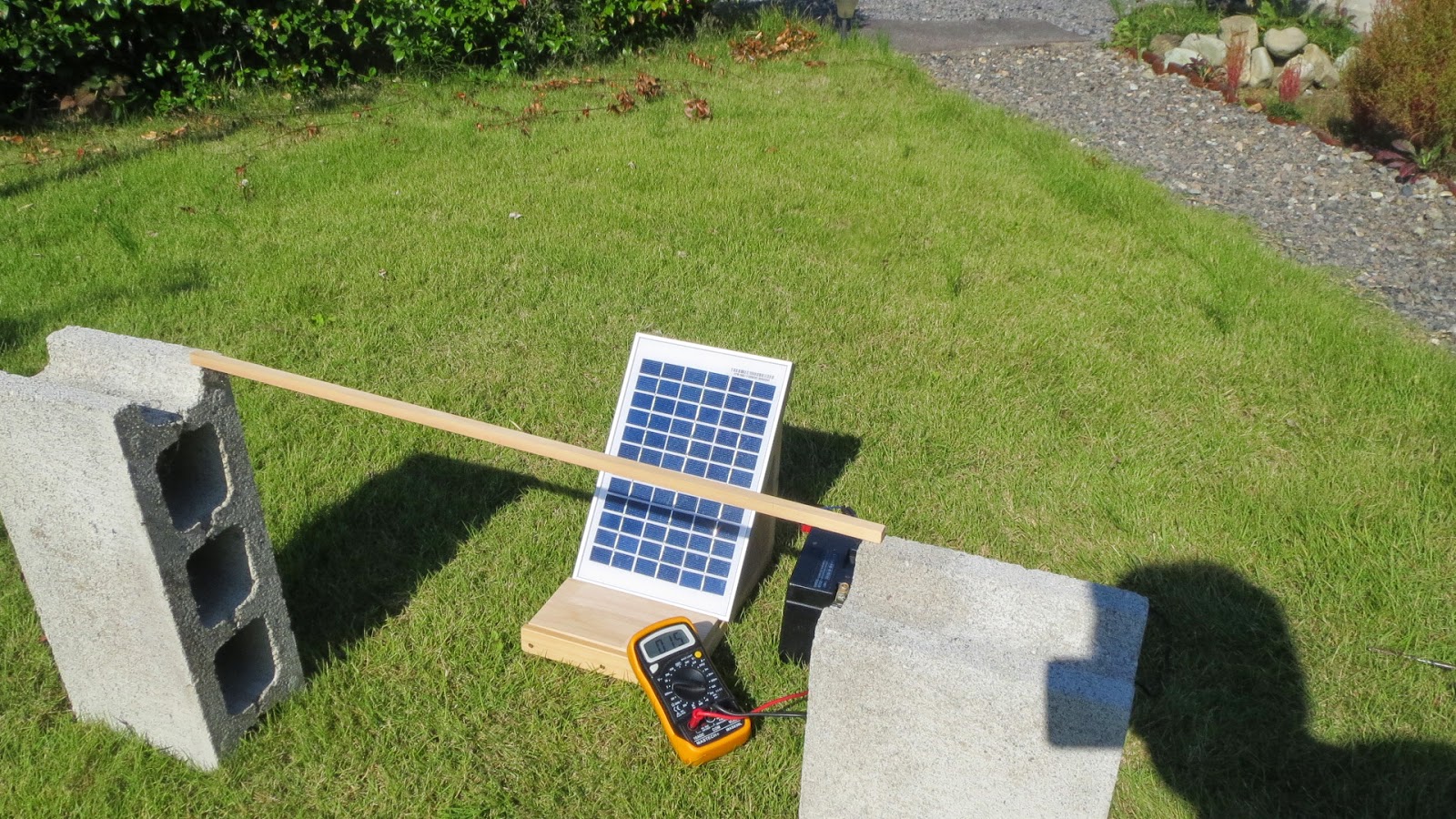

まず、測定のために２本のブロックの上に木を横たえて影を作ります。

この後の実験で、太陽光パネルの角度が一定になるよう、背板を敷きます。

最初に影なしの発電電流を測定。

この時の発生電流は、約３１０mAでした。

そしてここに影が架かると・・・

電流は160mAまで落ちてしまいました。

ここで次の実験！

さて、この太陽光パネル。

横にしたら、どうなるでしょう？

何と電流が250mAまで上昇しています。

誤解が無いように・・・

背板により、パネルの角度は変わらない。

影の元からの距離も同じ。

縦と横では、明らかに発電量が違います。

そこで今度は、庭の立木で検証してみましょう。

何となく架かる立木の影！

ここにパネルを移動してみました。

パネルを縦にした状態では、約４０mA。

横では、約90mA程度でした。

『えっ、影の量が違うって？！』

まあ確かにそもそうかもしれませんが・・・

設置位置を変え、出来るだけ同じ量の影になるよう実験を繰り返しましたが、

いずれも全て、同じ結果となりました。

横に倒した木の影で、最初に結果の違いが出ているわけですから当然ですね。

それにしても、極端に発電効率は落ちるものです。

太陽光パネルを設置するときには、

出来るだけ影が当たらない場所を選ばなければいけませんね。

ところで、

以前から実験していることで、理由がわからないことがあります。

今日も同じ結果が出ています。

それは、パネルの縦と横では、発電の量が違うという事です。

前回、設置角度に問題アリとの意見を頂きましたので、パネルの角度が変わらないよう背板を付けて実験をしています。

縦に設置すると３１０ｍＡ

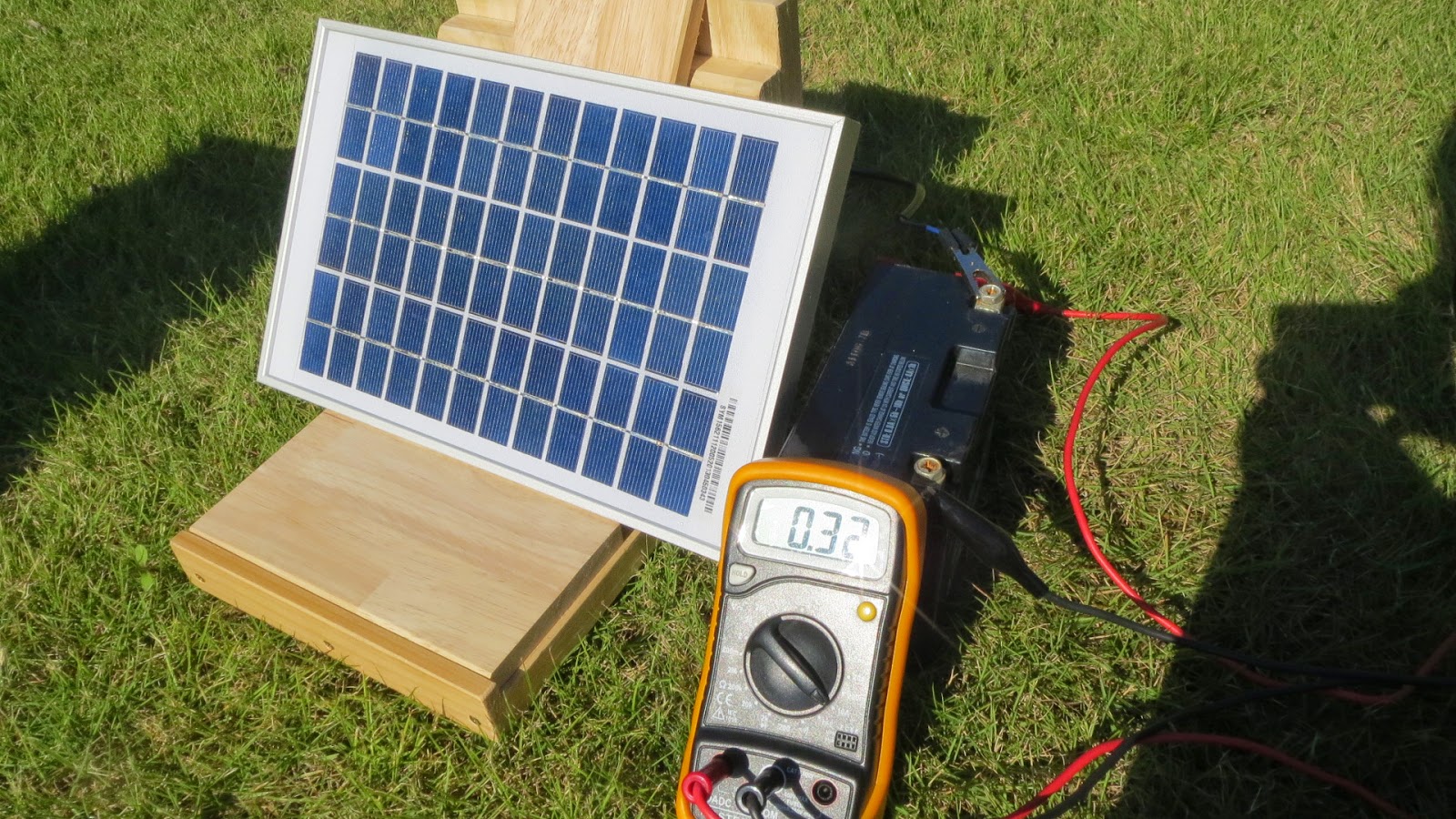

横に設置すると３２０ｍＡ

わずかの量ですが、何度繰り返しても同じ結果が出ました。

どうしてなんでしょうね。

パネル構造の問題だと思うのですが、よくわかりません。

太陽光パネルについては、他にも実験をしています。

今日はここまでにしておきます。
